lpcxpresso LPC1768 関連

インストール

eclipse をインストール後、LPCXpresso_4.1.0_190.exe をインストール。
外部電源併用で、デバッグしていると、デバッグできなくなることがある。外部電源をOFFし、USBコネクタを再挿入することで、デバッグできるようになる。

スタンドアローンで動かす方法

まずは、CMSISv1p30_LPC17xx のプロジェクトを、build allする必要がある。
Build後、ProjectExplor のターゲットとなるプロジェクトの下位ツリーの Binaries の下位ツリーの[？.afx(arm/le)](Release/Debugがあるが、Release分)を右クリックして、[Binary Utilities]-[Create Binary]を選択すると、*.binが作成される。
[？.afx(arm/le)]を右クリックして、[Binary Utilities]-[Program Flash]を選択すると、[Program Flash]ダイアログがでてくるので、このダイアログで、作成した ？.bin を選択し、[OK]ボタンを押す。

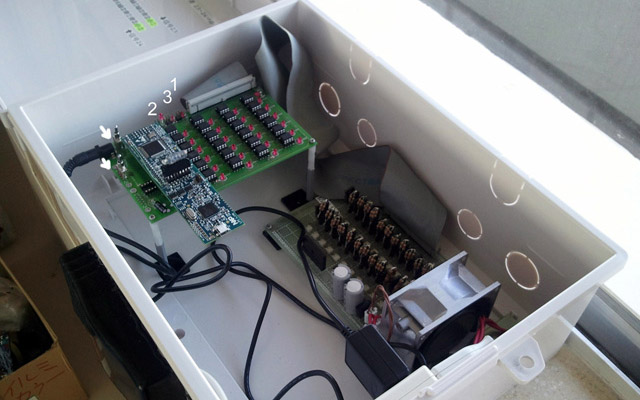

回路上、LPC-Link基板部と、LPC1768基板部接合部は、工場出荷時の状態であることが必要(パターンカット、切断は絶対にしないこと)。電源は、VIN(J6-2:EXT_POWX)に、+5Vを印加する。
スタンドアローンで動かす場合には、printf()は使えないので注意。

#ifndef DEBUG
int printf( const char* a, ...){return 0;}
#endif
などとすると良い。
