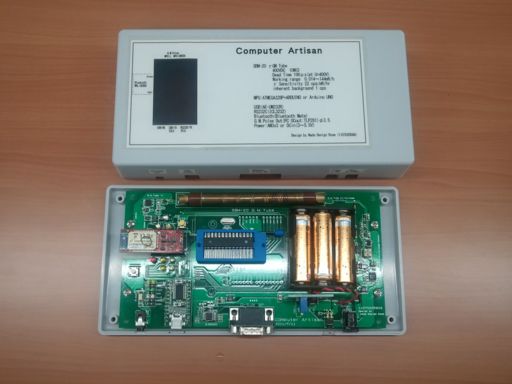

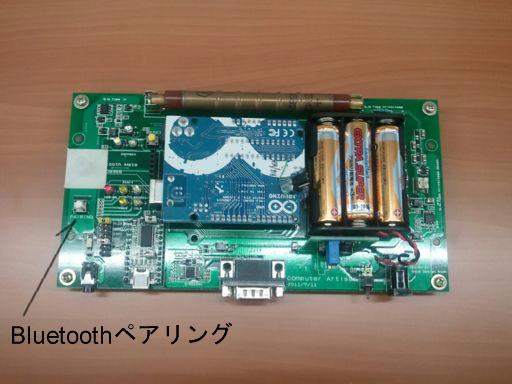

Geigerキット
販売中
ArduinoUno互換。オープンソース。
プレゼン資料。
出力は、Bluetooth、USB、RS232Cから、ジャンパーで選択。(簡単な回路をつければ、イヤフォンマイク経由で取得可)
Android 側 Daizer製FB155BC Bluetooth 接続でのソースコード。
  実行形式
Arduino側 オリジナルボーレート(9600bps)版
Arduino側 57600bps版
android イヤフォンマイク経由のソースコード。
  実行形式
電源
3V~5.5V
単3電池3本
データ出力(ソフトウェアの作成が必要です)
RS232C
Bluetooth
USB
GM管パルス出力
CPU
ArduinoUno 互換。
ArduinoUno を刺して使うことも可能。
GM管
SBM-20
400VDC 10MΩ
Dead time 190μs
Working range 0.014~144mR/h
γ Sensitivity 22cps/mR/hr
inherent background 1 cps
基板寸法
約 100mm×200mm
(タカチ ??TW11-5-22??)
歩み(ガイガーの値をbluetooth経由でスマートフォン/PCに送る装置の開発)
2008年頃
秋月電子よりガイガーキットを購入。 音が出るだけなので、人間が音をカウントし、μS/h に換算しなければならない状態。
3/15
福島市屋内 60回/分(8μSv/h)
4/30
福島市屋内 20回/分(3μSv/h)
4/01
山形県上山市屋外 4回/分(測定限界外)
4/17 Bluetooth Geiger 作成
ガイガーキットに、ArduinoUno+BluetoothMate で、パソコンに データを送る、Bluetooth Geigerを作成
4/24
Hack For Fukushima
Bluetooth Geiger のお披露目。このお披露目が、今回の全ての始まりとなる。
その場で、gclue佐々木さんが、android携帯のプログラムを作成。
Hack 4 Japan 写真
5/21
Hack For Japan
Bluetooth Geiger に対応するクラウド側の説明。
会津若松会場の成果発表
ブログレポート
5/22 Hack For Japan(続き)
会津若松会場の成果発表
5/25~27
Wireless Japan
3日間にわたり、Bluetooth Geiger を展示。 電波新聞にも記事掲載される。
展示の様子
会場の様子
6/18
福島ガイガーカウンター勉強会
ブログ記事
6/19
ICT復興支援国際会議-仙台国際会議場
Bluetooth Geiger を展示。
gclue佐々木さんが、講演者、パネリストとして壇上に登場。
7/8 記事
日経新聞
新聞記事
nikkeibp
nikkeibp
nikkei
7/17
Android Bazaar and Conference 2011 Summer@早稲田大学大隈記念講堂
BluetoothGeigerキット展示と講演
8/20予定
オープンソースカンファレンス 2011名古屋
BluetoothGeigerキット展示と講演を予定
11/16-18予定
ET2011 パシフィコ横浜
BluetoothGeigerキット展示を予定
測定動画
測定用意
測定

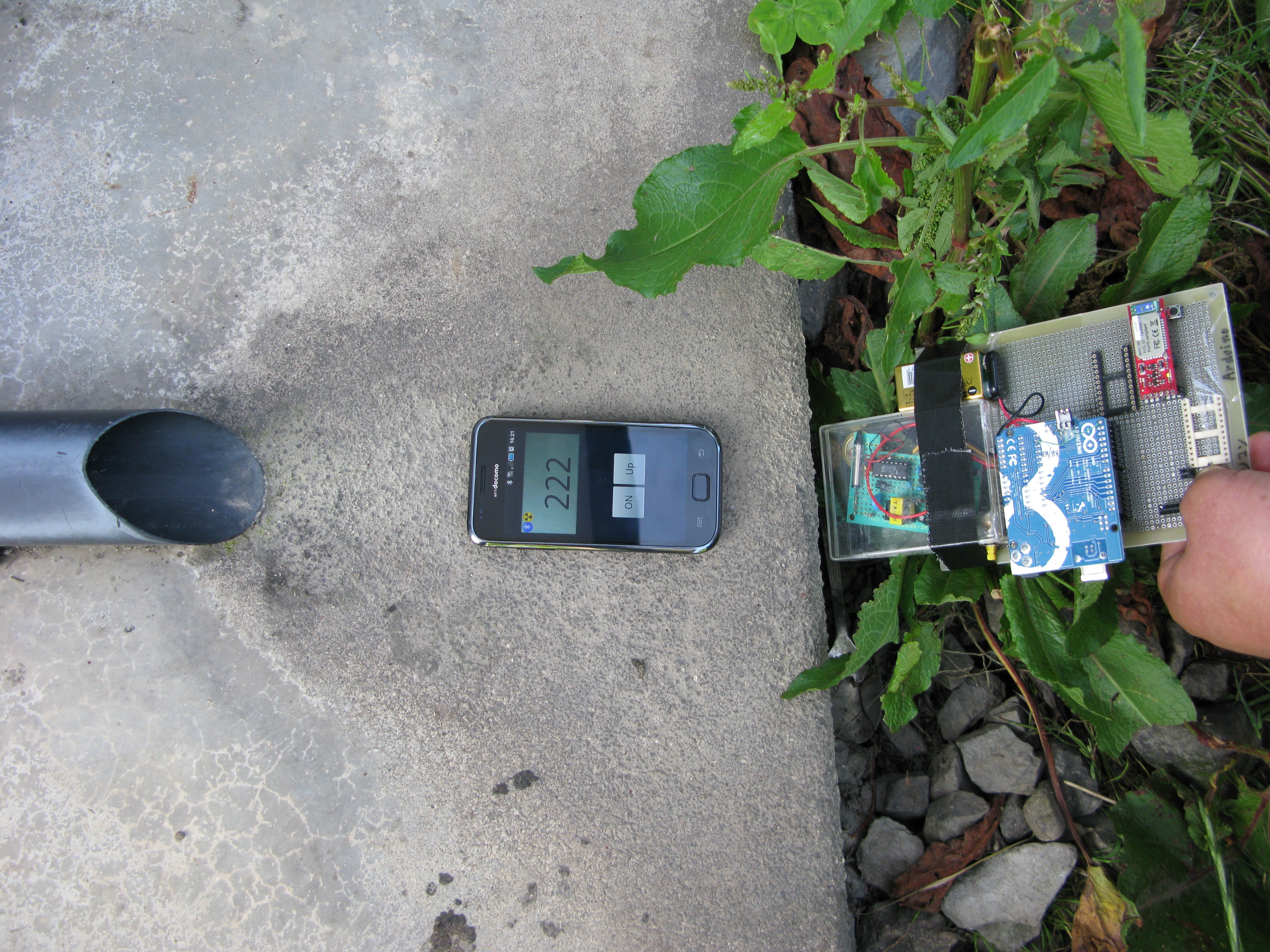

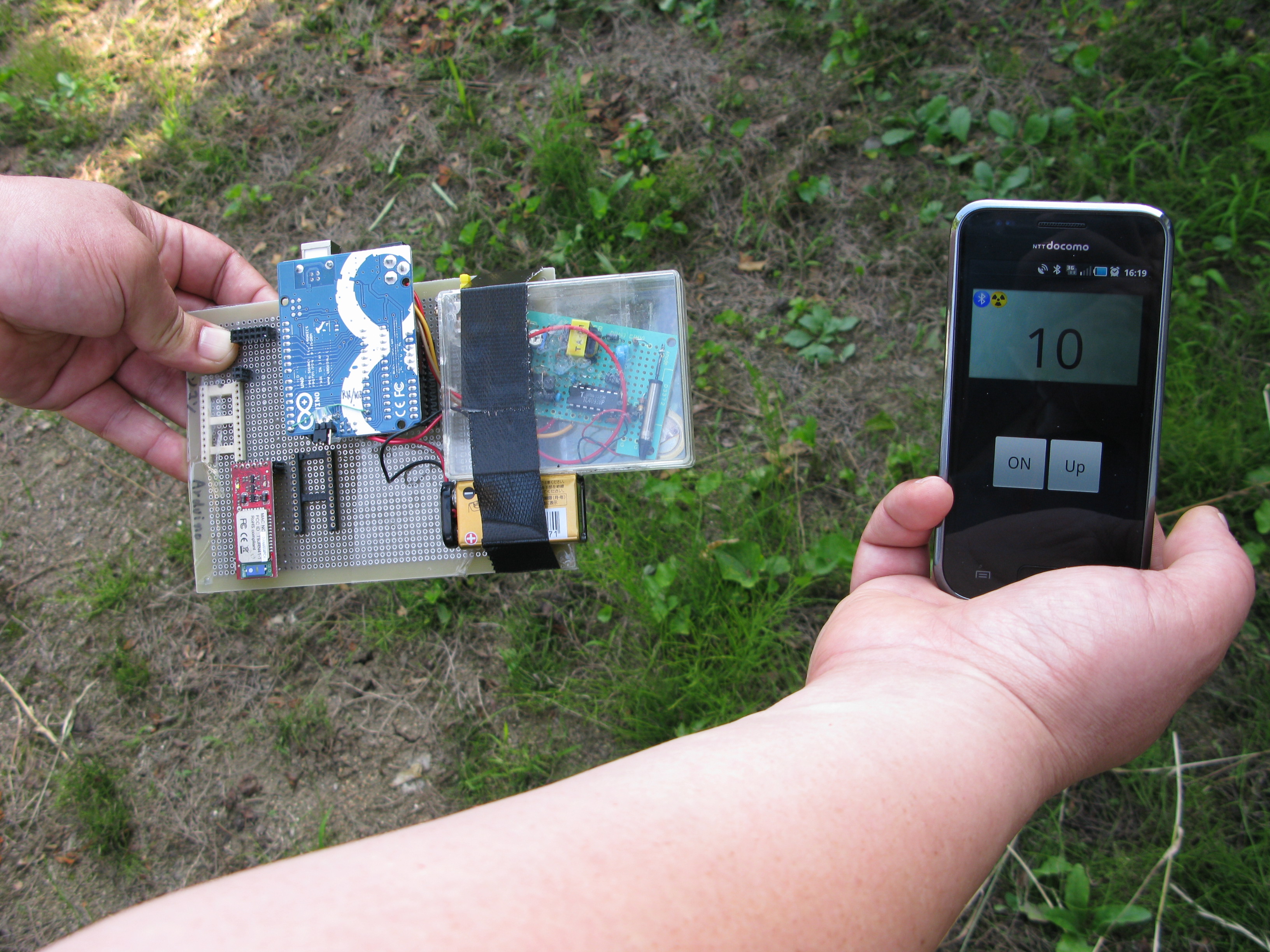

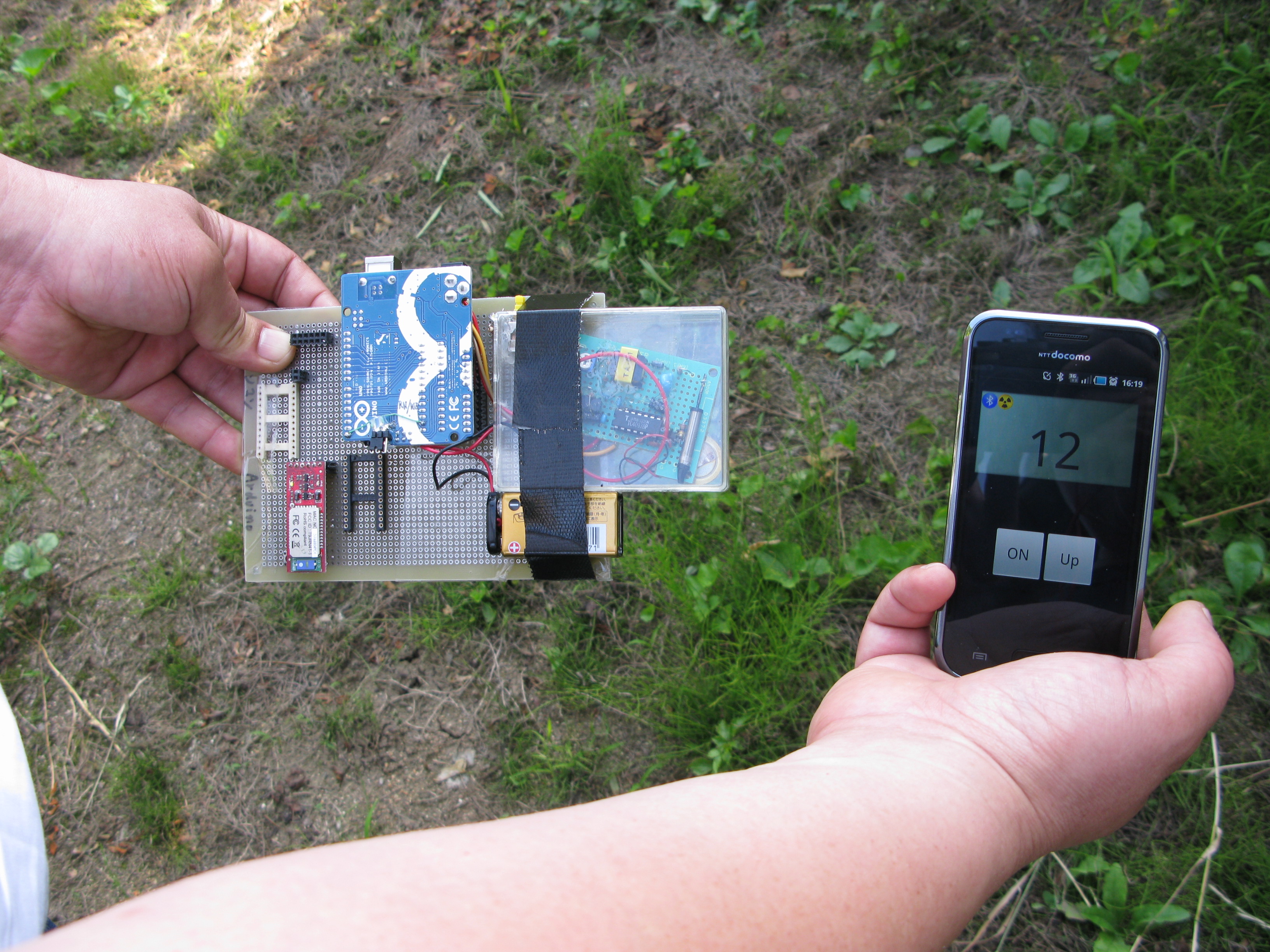

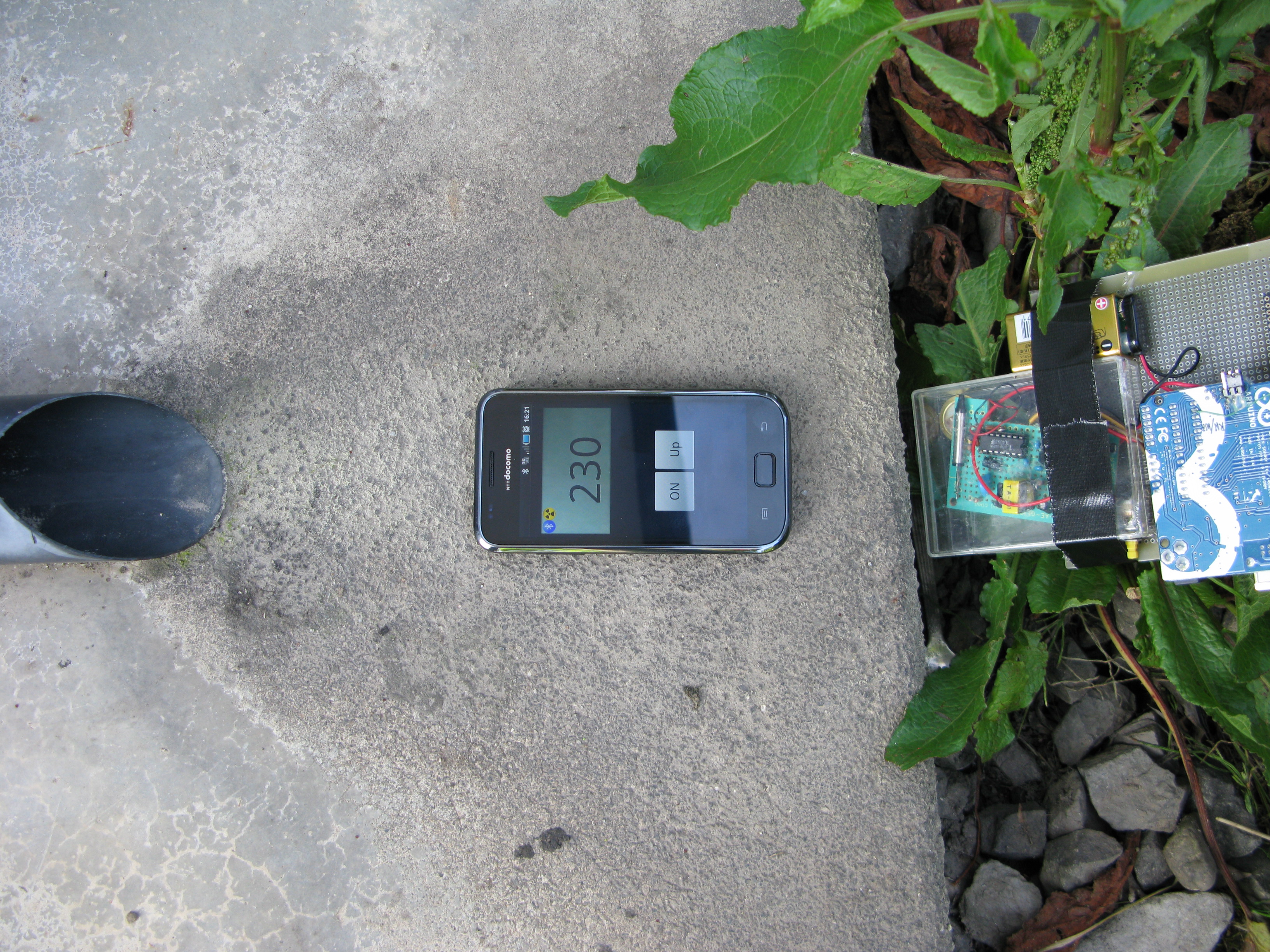

土壌測定
写真0
写真1
写真2
写真3
写真4

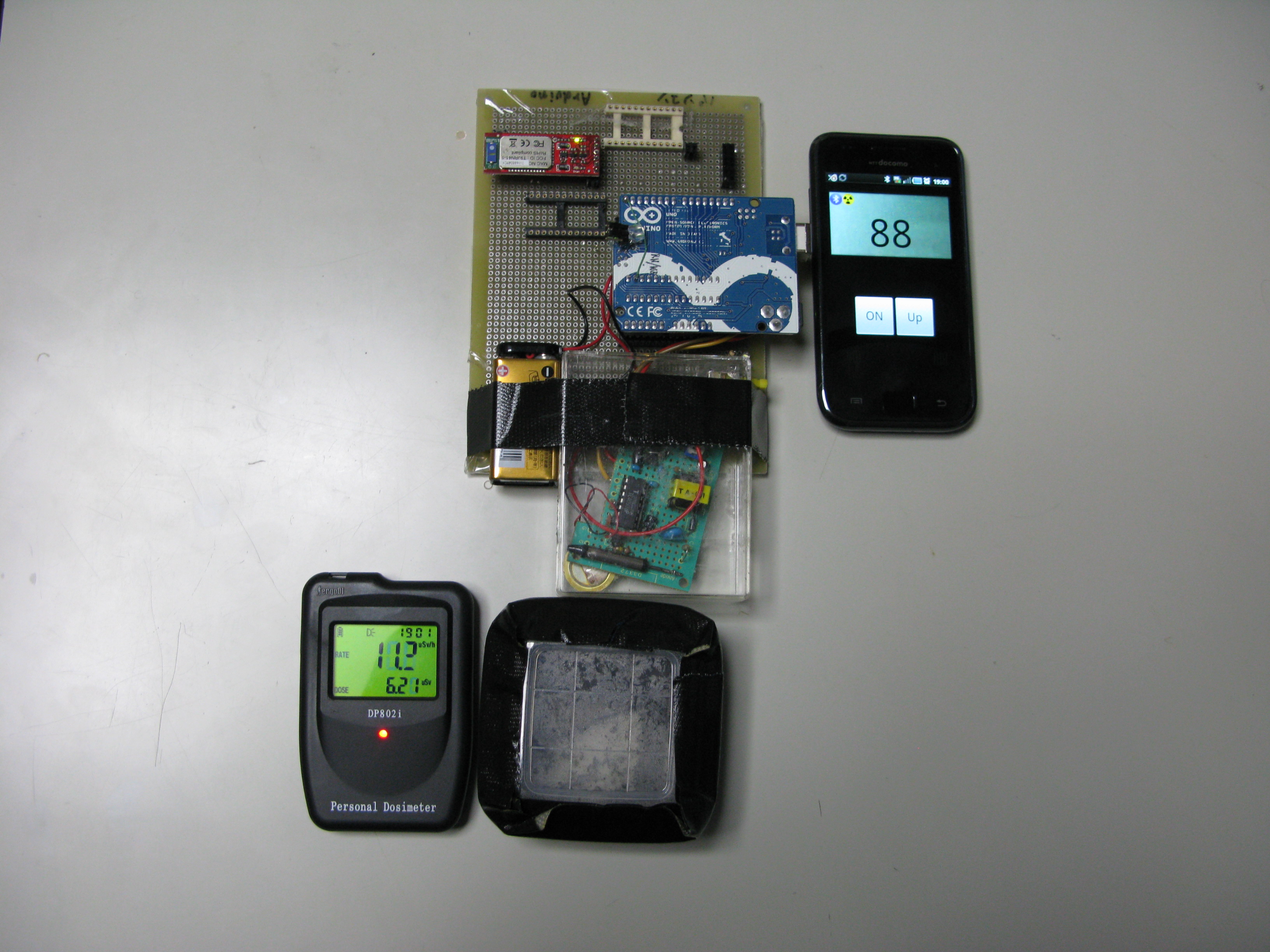

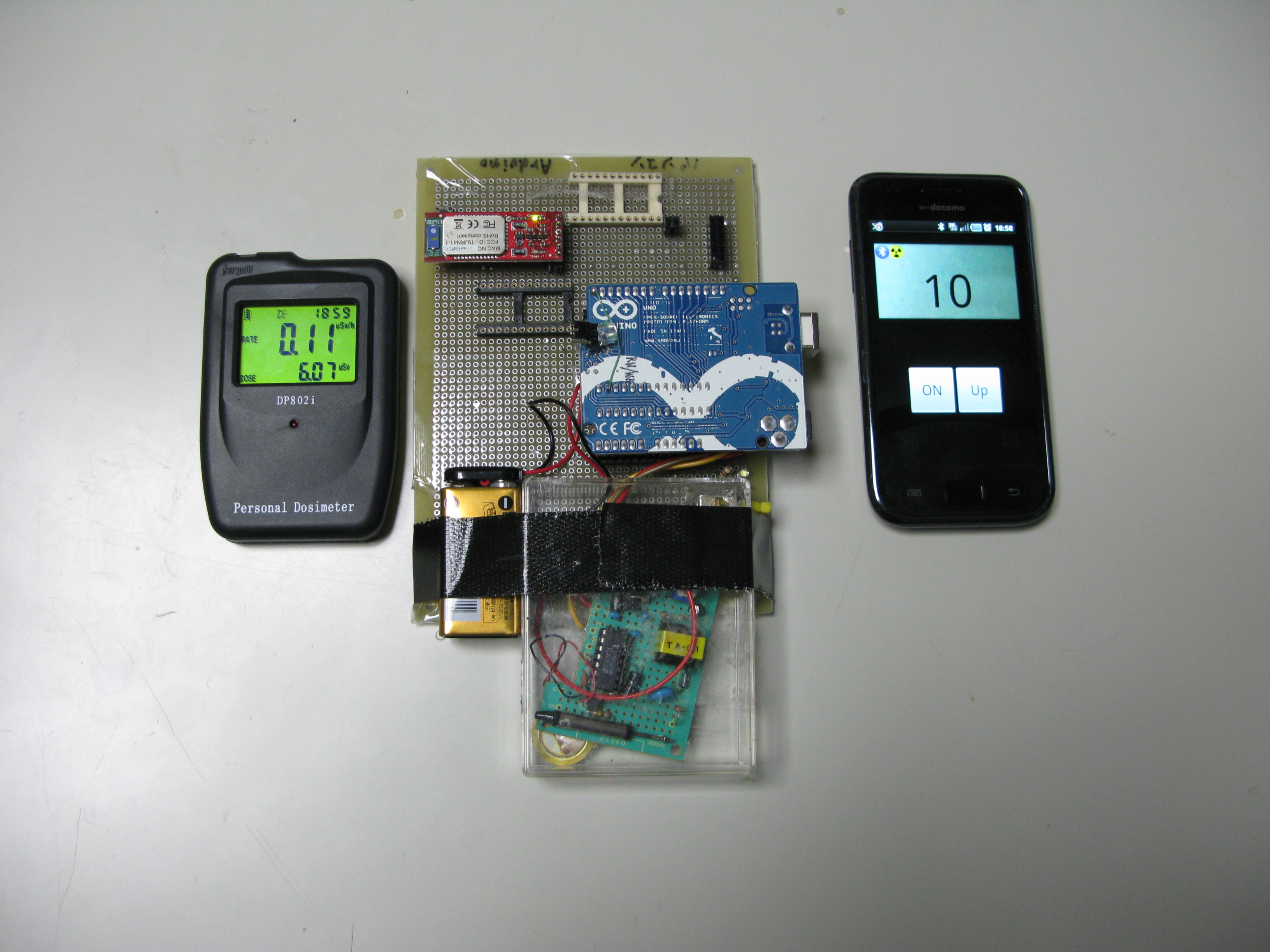

土壌サンプル測定
写真5
写真6
参考リンク
open-geiger-development-kit
wireless japan での様子
