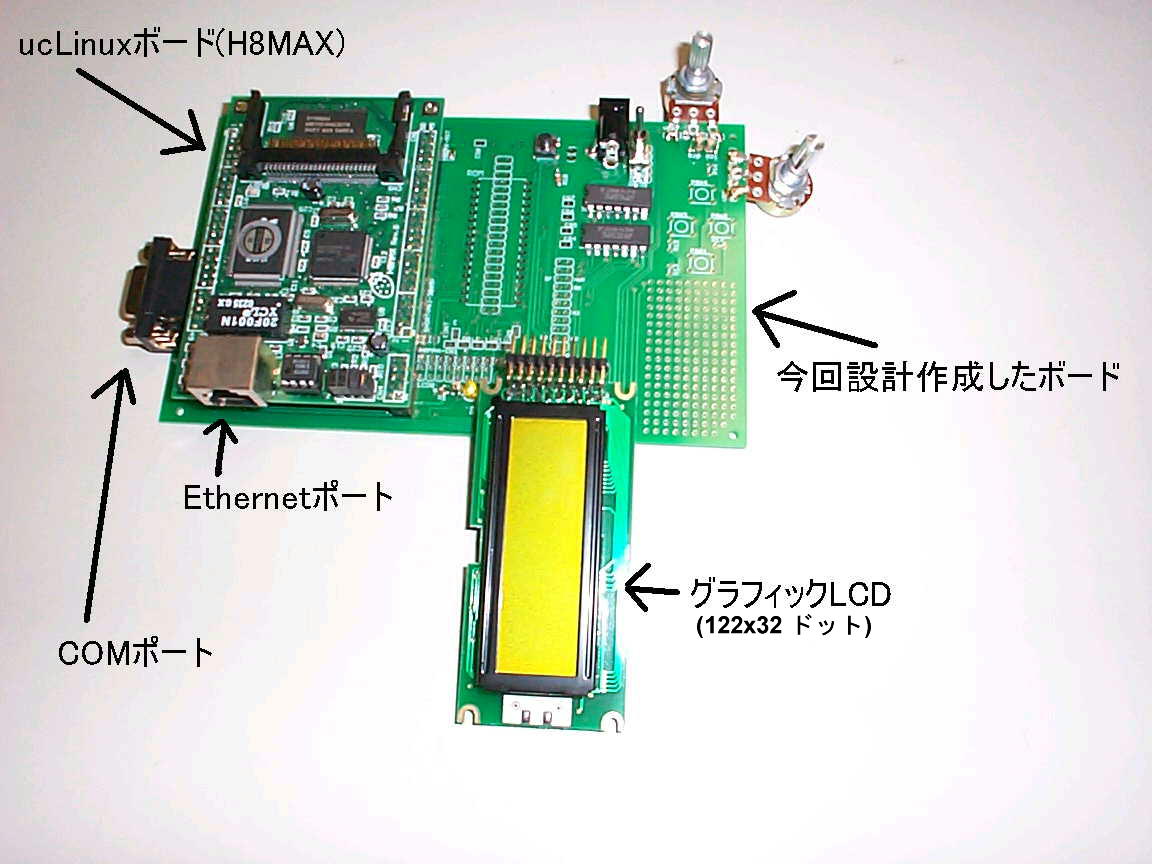

ピン番/CPU/機能
CN1-01 GND
CN1-02 GND
CN1-03 VCC
CN1-04 VCC
CN1-05 16 P94/IRQ4/SCK0
CN1-06 17 P95/IRQ5/SCK1
CN1-07 18 P40/D0
CN1-08 19 P41/D1
CN1-09 20 P42/D2
CN1-10 21 P43/D3
CN1-11 23 P44/D4
CN1-12 24 P45/D5
CN1-13 25 P46/D6
CN1-14 26 P47/D7
CN1-15 27 D8/P30
CN1-16 28 D9/P31
CN1-17 29 D10/P32
CN1-18 30 D11/P33
CN1-19 31 D12/P34
CN1-20 32 D13/P35
CN1-21 33 D14/P36
CN1-22 34 D15/P37
CN1-23 36 A0/P10
CN1-24 37 A1/P11
CN1-25 38 A2/P12
CN1-26 39 A3/P13
CN1-27 40 A4/P14
CN1-28 41 A5/P15
CN1-29 42 A6/P16
CN1-30 43 A7/P17
CN1-31 45 A8/P20
CN1-32 46 A9/P21
CN1-33 47 A10/P22
CN1-34 48 A11/P23
CN1-35 49 A12/P24
CN1-36 50 A13/P25
CN1-37 51 A14/P26
CN1-38 52 A15/P27
CN1-39 53 A16/P50
CN1-40 54 A17/P51
CN1-41 55 A18/P52
CN1-42 56 A19/P53
CN1-43 58 P60/WAIT
CN1-44 59 P61/BREQ
CN1-45 60 P62/BACK
CN1-46 62 STBY
CN1-47 63 RES
CN1-48 61 P67/Ф(モード1～5 φ端子、モード7 P67 端子(プログラムで変更可)
CN2-09 64 NMI
CN2-10 69 AS/P63
CN2-11 70 RD/P64
CN2-12 71 HWR/P65
CN2-13 72 LWR/P66
CN2-14 73 MD0
CN2-15 74 MD1
CN2-16 75 MD2
CN2-17 78 P70/AN0
CN2-18 79 P71/AN1
CN2-19 80 P72/AN2
CN2-20 81 P73/AN3
CN2-21 82 P74/AN4
CN2-22 83 P75/AN5
CN2-23 84 P76/AN6/DA0
CN2-24 85 P77/AN7/DA1
CN2-26 87 P80/IRQ0/RFSH
CN2-27 88 P81/IRQ1/CS3
CN2-28 89 P82/IRQ2/CS2
CN2-29 90 P83/IRQ3/CS1/ADTRG
CN2-30 91 P84/CS0
CN2-31 93 PA0/TP0/TCLKA/TEND0
CN2-32 94 PA1/TP1/TCLKB/TEND1
CN2-33 95 PA2/TP2/TIOCA0/TCLKC
CN2-34 96 PA3/TP3/TIOCB0/TCLKD
CN2-35 97 PA4/A23/TP4/TIOCA1
CN2-36 98 PA5/A22/TP5/TIOCB1
CN2-37 99 PA6/A21/TP6/TIOCA2
CN2-38 100 PA7/A20/TP7/TIOCB2
CN2-39 02 PB0/TP8/TMO0/CS7
CN2-40 03 PB1/TP9/TMIO1/DREQ0/CS6
CN2-41 04 PB2/TP10/TMO2/CS5
CN2-42 05 PB3/TP11/TMIO3/DREQ1/CS4
CN2-43 06 PB4/TP12/UCAS
CN2-44 07 PB5/TP13/LCAS/SCK2
CN2-45 08 PB6/TP14/TxD2
CN2-46 09 PB7/TP15/RxD2

CN4-04 15 P93/RXD1
CN4-05 14 P92/RXD0
CN4-06 13 P91/TxD1
CN4-07 12 P90/TxD0
CN4-08 10 FWE
