BlueV1 -- Arduino Duemilanove compatible geiger counter kit -- bluetooth

ダウンロードポートのTX/RXをBluetoothで使用しているため、ジャンパーを操作する必要があります。

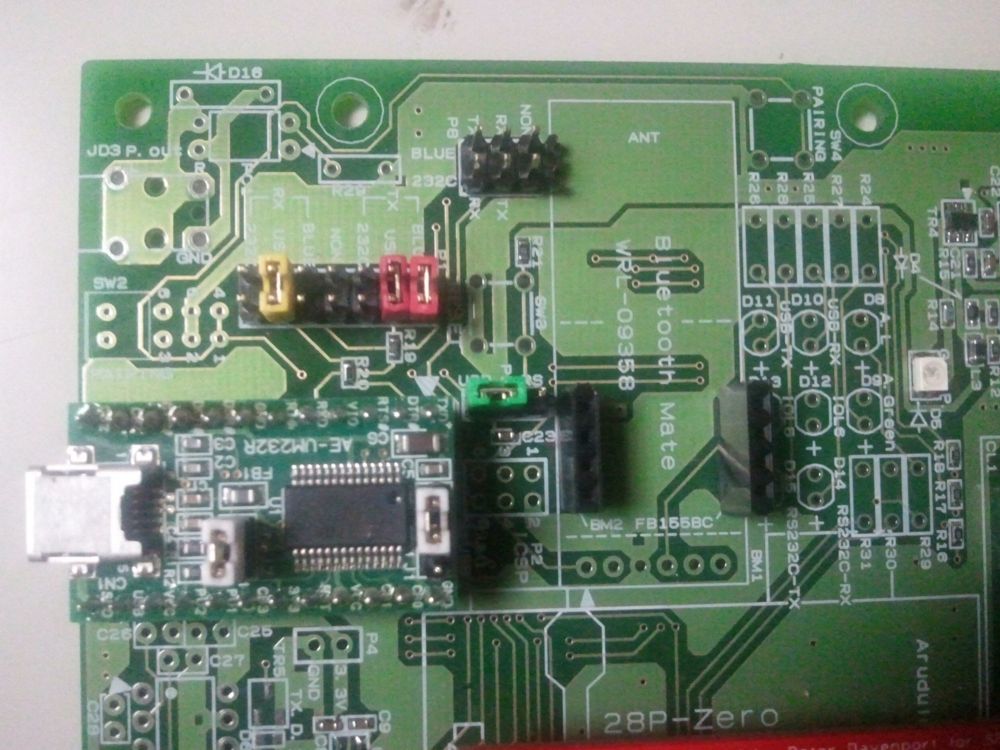

(1)プログラムダウンロード時(at download program)のP1 jumper

TX BLUE ショート(short)
TX USB ショート(short)
TX 232C オープン(open)
NON オープン(open)
RX BLUE オープン(open)
RX USB ショート(short)
RX 232C オープン(open)

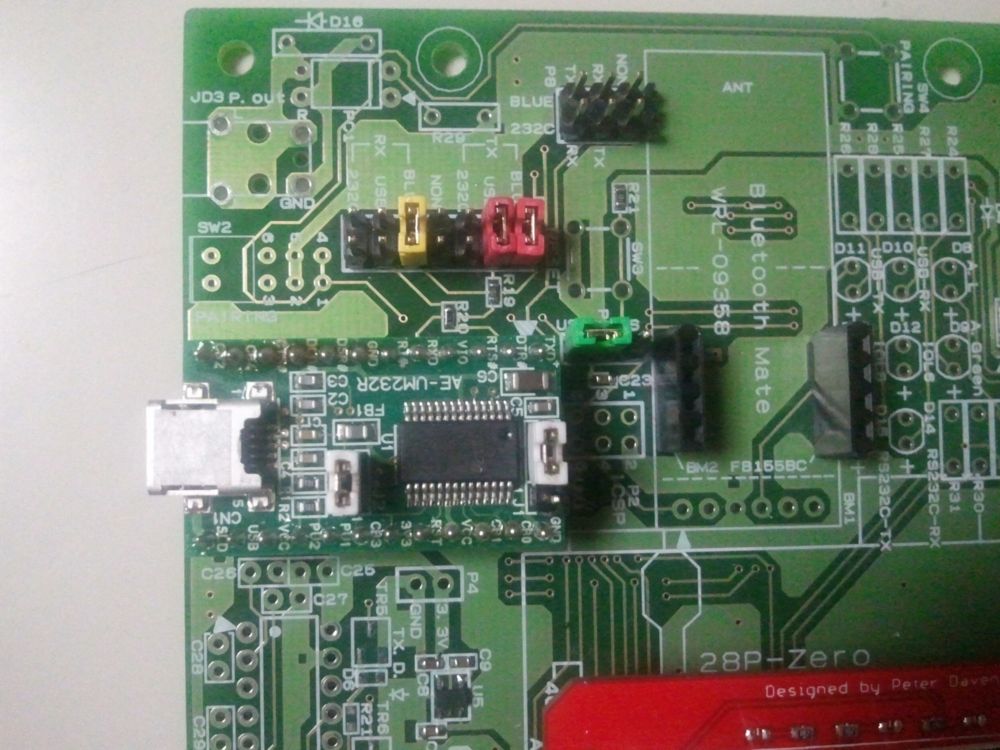

(2)実行時(at running)のP1 jumper

TX BLUE ショート(short)
TX USB ショート(short)
TX 232C オープン(open)
NON オープン(open)
RX BLUE ショート(short)
RX USB オープン(open)
RX 232C オープン(open)

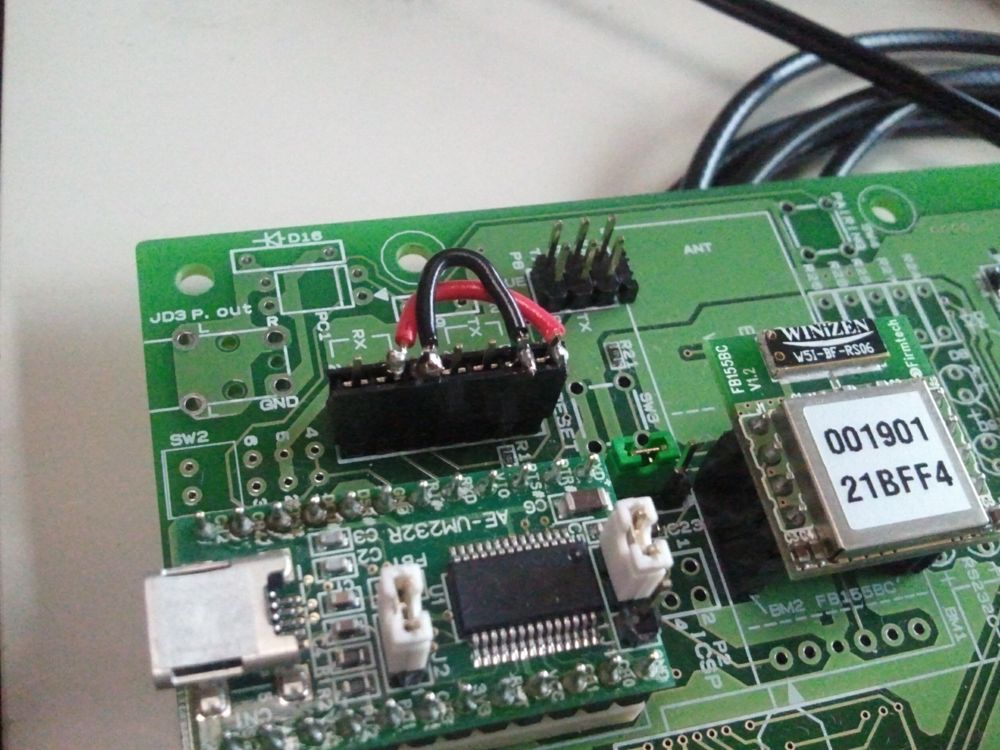

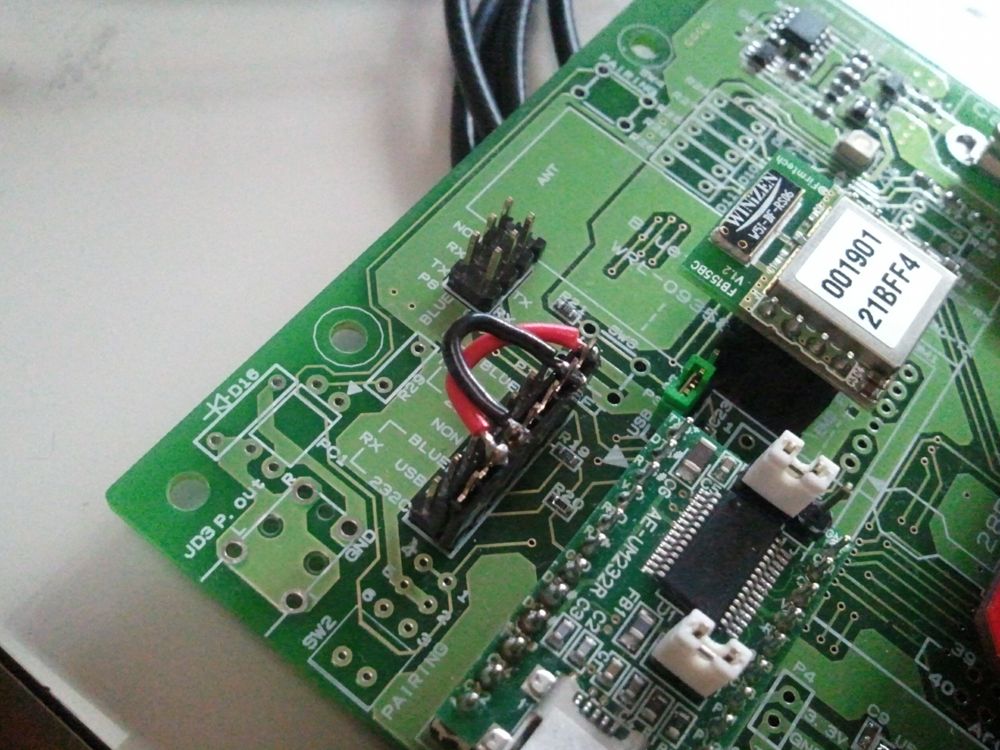

(direct connect Bluetooth with PC)

If you want initializing FB155BC Bluetooth module, you run terminalsoft -- 115200bps or 9600bps -- and input as follows.

AT&F
